Prensaestopas PFLITSCH para zonas con riesgo de explosión
Máxima seguridad en atmósferas potencialmente explosivas
El uso de componentes en zonas con peligro de explosión —como en la industria química, farmacéutica o alimentaria, la industria agrícola, el trabajo de madera y la industria metalúrgica— está sometido a regulaciones estrictas.
Con la amplia cartera de prensaestopas para la protección contra explosiones de PFLITSCH obtendrá la seguridad que necesita. Todos los prensaestopas Ex están certificados conforme a la directiva ATEX actual. «ATEX» (del francés, ATmosphères EXplosibles) es el nombre de la directiva europea 94/9/CE que regula la puesta en circulación de aparatos, componentes y sistemas de protección eléctricos y mecánicos con protección contra explosiones.
![Catalogue Cable Gland – 08 ATEX Catalogue Cable Gland – 08 ATEX](/fileadmin/_processed_/c/0/csm_Katalog_KV_08_ATEX_dd848c5bae.png)
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-08-28
15.1 MB
EN
Ventajas que le brindan la máxima seguridad
Protección certificada y fiable en áreas con riesgo de explosión: G (gas), D («dust» = polvo)
Tipos de protección contra ignición: Ex e, Ex d y Ex t
Alta estanqueidad con los tipos de protección IP 66 e IP 68 hasta 10 bar o 15 bar
Descarga de tracción superior a la media
Hay prensaestopas para zonas Ex disponibles con otras características avanzadas
Montaje rápido y de bajo coste
Tipos de protección contra ignición
El tipo de protección contra ignición es un criterio esencial para el diseño de equipos eléctricos en áreas con riesgo de explosión. El objetivo es minimizar el riesgo que implica que se den al mismo tiempo una atmósfera potencialmente explosiva y fuentes de ignición.
Los prensaestopas Ex de PFLITSCH están homologados para los tipos de protección contra ignición «e» (seguridad aumentada), para evitar chispas y temperaturas excesivas, y «d» (encapsulado antideflagrante), que impide que la explosión se transmita al exterior. El tipo de protección contra ignición por polvo «Protección mediante carcasa t» se cumple con el elevado tipo de protección IP 6x conforme a EN 60529 y la limitación de la temperatura de superficie de la carcasa a un valor en el que una nube de polvo o el polvo acumulado no entre en combustión ni provoque incandescencia.
Zonas ATEX
![](/fileadmin/_processed_/e/9/csm_Schaubild_ZONE_0-2_72531b1137.png)
![](/fileadmin/_processed_/b/b/csm_Schaubild_ZONE_20-22_a8f265f56a.png)
Las áreas con riesgo de explosión, en las que hay presencia de sustancias peligrosas como polvos o gases, se diferencian en función de la frecuencia de aparición de dichas sustancias y se clasifican en zonas ATEX. Las soluciones Ex de PFLITSCH satisfacen todos los requisitos para el uso en las siguientes zonas ATEX:
-
Zona 0: presencia permanente, prolongada o frecuente de una mezcla inflamable (de gas, vapores o niebla)
-
Zona 1: presencia ocasional de una mezcla inflamable (de gas, vapores o niebla)
-
Zona 2: presencia poco probable de una mezcla inflamable (de gas, vapores o niebla)
-
Zona 20: presencia permanente, prolongada o frecuente de una mezcla inflamable (de polvo)
-
Zona 21: presencia ocasional de una mezcla inflamable (de polvo)
-
Zona 22: presencia poco probable de una mezcla inflamable (de polvo)
En un tema tan delicado como la protección contra explosión, toda precaución es poca. Por eso le recomendamos que consulte siempre al personal de servicio al cliente de PFLITSCH o a uno de nuestros distribuidores. Ellos también le pueden informar de las certificaciones ATEX que tienen los prensaestopas Ex que necesita. Las diferencias de tamaño y material se tienen que tener en cuenta durante la planificación del proyecto.
Nuestras soluciones Ex
Nuestra gama de productos consta de tres series de modelos para satisfacer los diferentes requisitos que deben cumplir los prensaestopas Ex en entornos con peligro de explosión. Mientras que las variantes Ex de los prensaestopas blueglobe y UNI Dicht forman parte de un sistema completo que se puede configurar de forma individualizada para las aplicaciones específicas de protección contra explosiones, entre otras, la gama LevelEx se ha diseñado exclusivamente para el uso en atmósferas potencialmente explosivas.

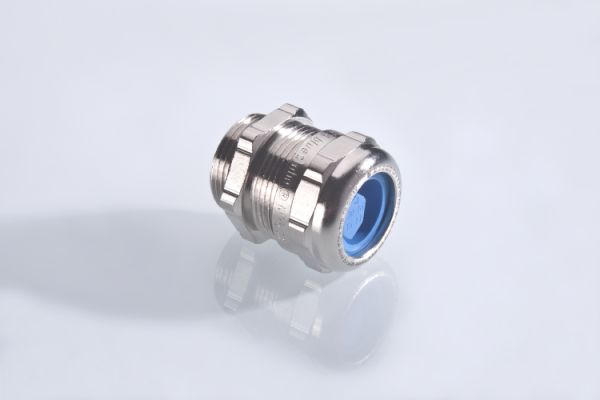

blueglobe
Tamaños:
M10-M85 en función de la versión
Materiales:
latón niquelado y acero inoxidable
Temperaturas de servicio:
de 20 °C a +60 °C,
versión para altas temperaturas con inserto de sellado de silicona:
de –55 °C a +160 °C
Rosca:
métrica

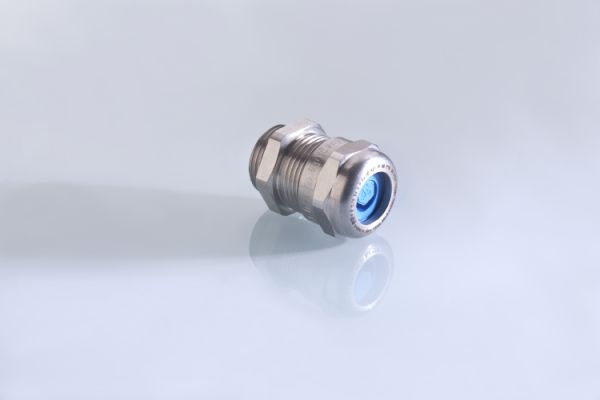

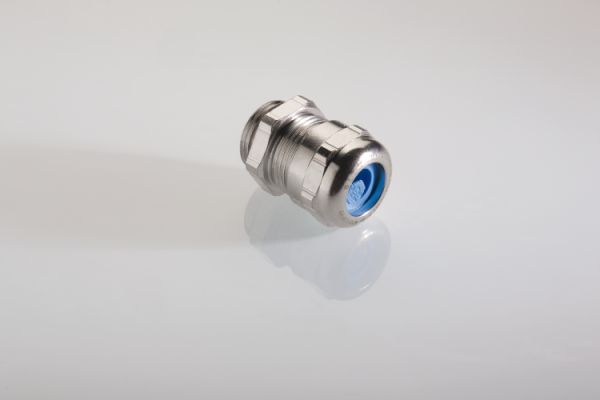

UNI Dicht
Tamaños:
M12-M80 en función de la versión; PG 9-PG 48
Materiales:
latón niquelado y acero inoxidable
Temperaturas de servicio:
con inserto de sellado de TPE
de –20 °C a +60 °C,
con inserto de sellado de silicona
de –55 °C a +160 °C
Rosca:
métrica, algunas versiones están disponibles bajo pedido con rosca PG y NPT

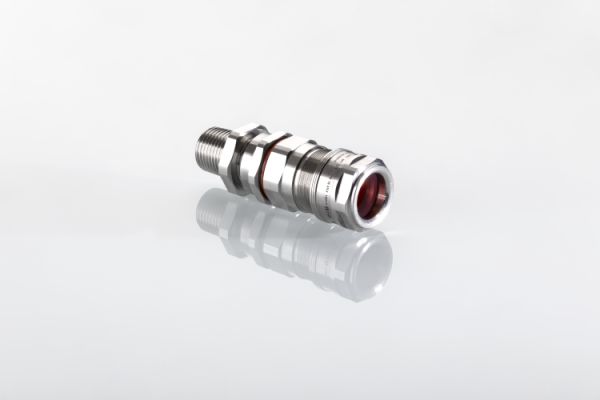

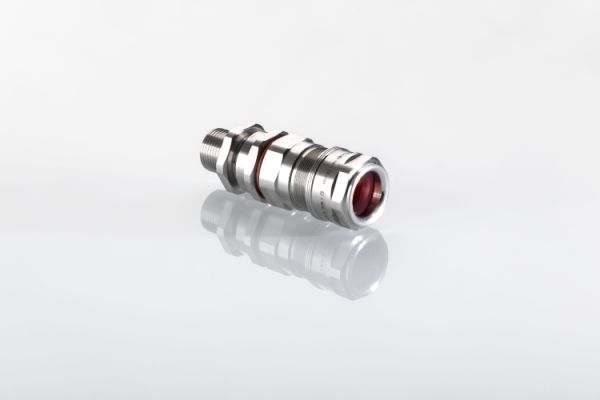

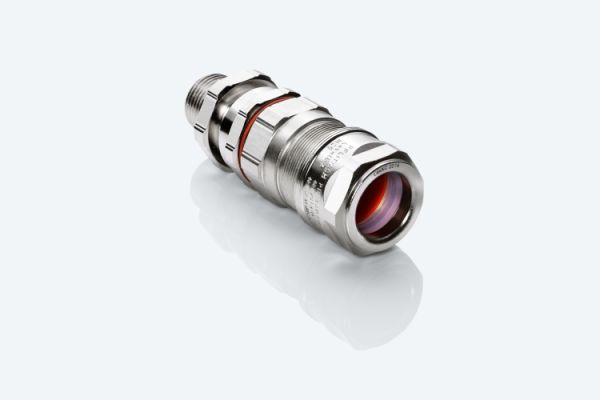

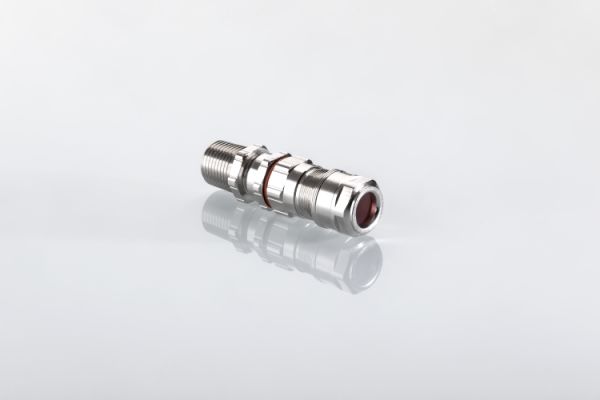

LevelEx
Tamaños:
M16-M75 métrica,
NPT 3/8" – NPT 2 ½"
Materiales:
latón niquelado y acero inoxidable
Temperaturas de servicio:
con inserto de sellado de silicona:
de –60 °C a +130 °C
Rosca:
métrica, NPT
Cartera de prensaestopas Ex
Accesorios y herramientas
Como proveedor integral queremos ofrecerle mucho más que una amplia gama de prensaestopas. Para completar nuestra oferta, disponemos de una gama de accesorios Ex, que incluye desde ampliaciones Ex, reducciones Ex y tapones ciegos Ex hasta adaptadores CEM y tubuladuras de purgado de aire Ex.
Preguntas frecuentes
En las áreas con riesgo de explosión hay un gran número de factores, como las sustancias peligrosas (gas, polvo o vapores) y los equipos eléctricos presentes, que determina el riesgo potencial de explosión. Para minimizar este riesgo, los prensaestopas que se utilicen en estas atmósferas deben estar diseñados exactamente para cumplir estos requisitos.
La harina y el polvo presentes en los entornos de producción de la industria alimentaria y farmacéutica también pueden crear atmósferas potencialmente explosivas. Si los prensaestopas Ex están en contacto directo con los productos en el proceso de producción, también deben cumplir los requisitos de higiene para excluir el riesgo de contaminación.
El tipo de protección contra ignición define los principios de diseño que debe respetar un componente eléctrico para garantizar un funcionamiento seguro o evitar una explosión en una atmósfera potencialmente explosiva determinada. Los prensaestopas Ex de PFLITSCH están homologados para los tipos de protección contra ignición «e» (seguridad aumentada), para evitar chispas y temperaturas excesivas, «d» (encapsulado antideflagrante), que impide que la explosión se propague al exterior, y el tipo de protección contra ignición por polvo «protección mediante carcasa tD». Otros tipos de protección contra ignición son, por ejemplo, el encapsulado en aceite (Ex o), el encapsulado (Ex m) y el encapsulado contra sobrepresión (Ex p).
