PFLITSCH Winkel und Flansche –
damit Ihre Kabel sicher die Kurve kriegen
Einfach richtungsweisend
Mit dem abgestimmten PFLITSCH Winkelprogramm ist es Ihnen problemlos möglich, Kabel sicher um Ecken bis zu 90° zu führen. Das Programm besteht zum einen aus Winkelkabelverschraubungen mit einem gewinkelten Verschraubungskörper, der um 360° drehbar ist. Zum anderen umfasst es verschieden lange, nicht drehbare Flanschwinkel, die dazu dienen, Kabel abgewinkelt aus Schaltschränken oder Gehäusen zu führen.
In hohem Grad praktisch
PFLITSCH Winkelverschraubungen sind Ihre erste Wahl, wenn Sie Kabel in einer sehr engen Biegung aus einem Gehäuse heraus und dann parallel zur Gehäusewand führen. Müssen Sie aus einem Schaltschrank oder einem Maschinengehäuse durch eine Öffnung, die keine Gewindebohrung besitzt, ein Kabel führen und sicher abdichten, so kommen hier PFLITSCH Flanschwinkel infrage. Ein O-Ring dichtet dabei den Flansch zum Gehäuse hin ab, während das ausgeführte Kabel mit einer Kabelverschraubung sicher abgedichtet wird.
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-01-11
1.9 MB
DE
Vorteile, die in jeder Hinsicht überzeugen
Niedrige Bauhöhe für den Einsatz bei geringem Platzbedarf
Sehr hohe Zugentlastung
Hohe Dichtigkeit mit Schutzklassen bis IP 68
Maximale mechanische Belastbarkeit und Korrosionsbeständigkeit
Hohe Temperaturbeständigkeit bis 200 °C bei den Winkelverschraubungen in der Zinkdruckguss-Ausführung
Hohe Montagefreundlichkeit
Aufbau/Eigenschaften

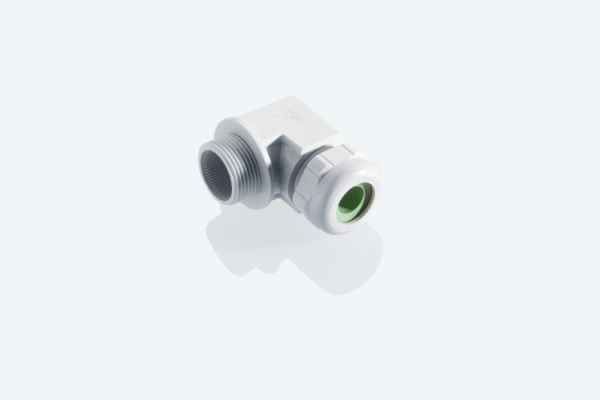

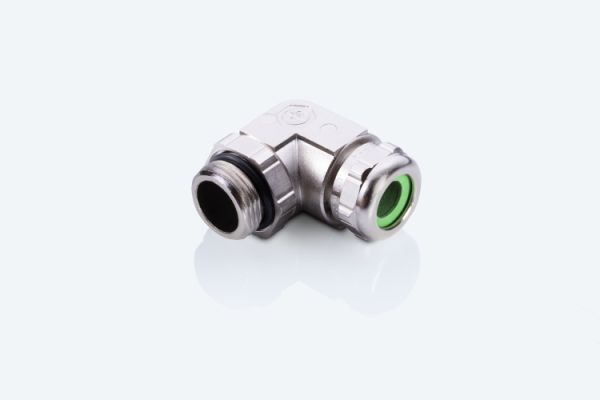

UNI Kabelverschraubungswinkel
Die Kabelverschraubungen mit einem um 90° gewinkelten Verschraubungskörper verfügen über einen Dichtring zum Gehäuse hin. Bei der Montage können Sie sie anhand der Gegenmutter in verschiedene Richtungen ausrichten. Alle UNI Kabelverschraubungswinkel erreichen annähernd die gleichen technischen Werte wie die UNI Dicht Kabelverschraubung.
Material Verschraubungskörper: Zinkdruckguss und Polycarbonat
Material Dichteinsätze: TPE, TPE-V und Silikon
Temperaturbereich Zinkdruckguss: –40 °C bis +130 °C,
–55 °C bis +200 °C
Temperaturbereich Polycarbonat: –20 °C bis +100 °C
Größen: M16 bis M25 bzw. Pg 9 bis Pg 21
Schutzklassen: IP 65 und IP 68; IP 68 bis 10 bar

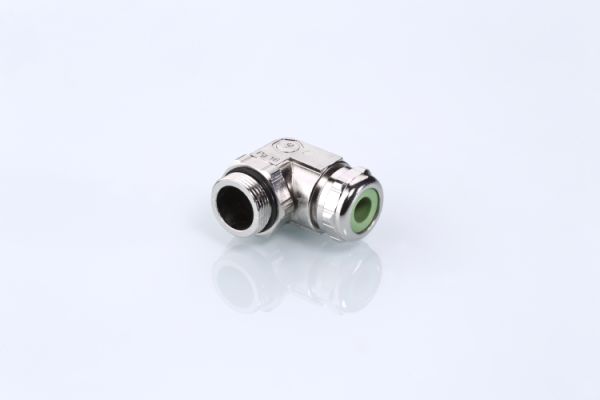

blueglobe CLEAN Plus Hygienewinkel
Eine EHEDG-konforme Lösung für höchste Hygieneanforderungen, um Kabel im rechten Winkel aus Schaltschränken oder Maschinen zu führen. Diese Variante kann um 360° in jede gewünschte Position ausgerichtet werden. Sie ist auch als EMV-Variante erhältlich.
Material Verschraubungskörper: Edelstahl
Material Dichteinsatz: Silikon
Temperaturbereich: –55 °C bis +180 °C
Größe: M10 bis M32
Schutzklasse: IP 68 bis 15 bar, IP 69

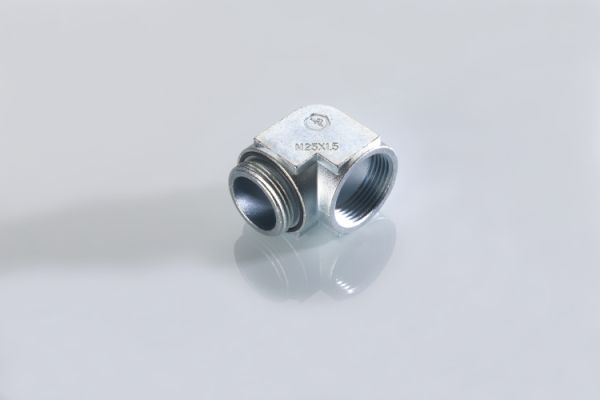

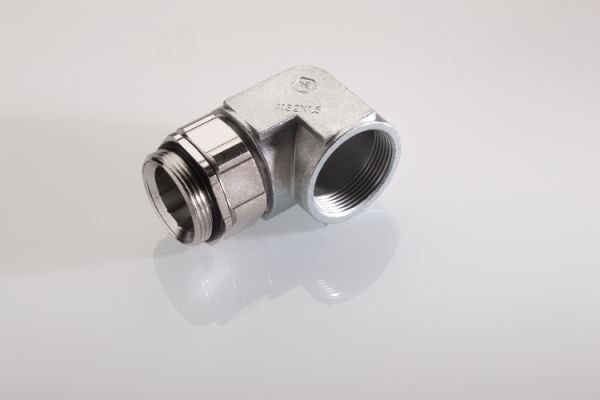

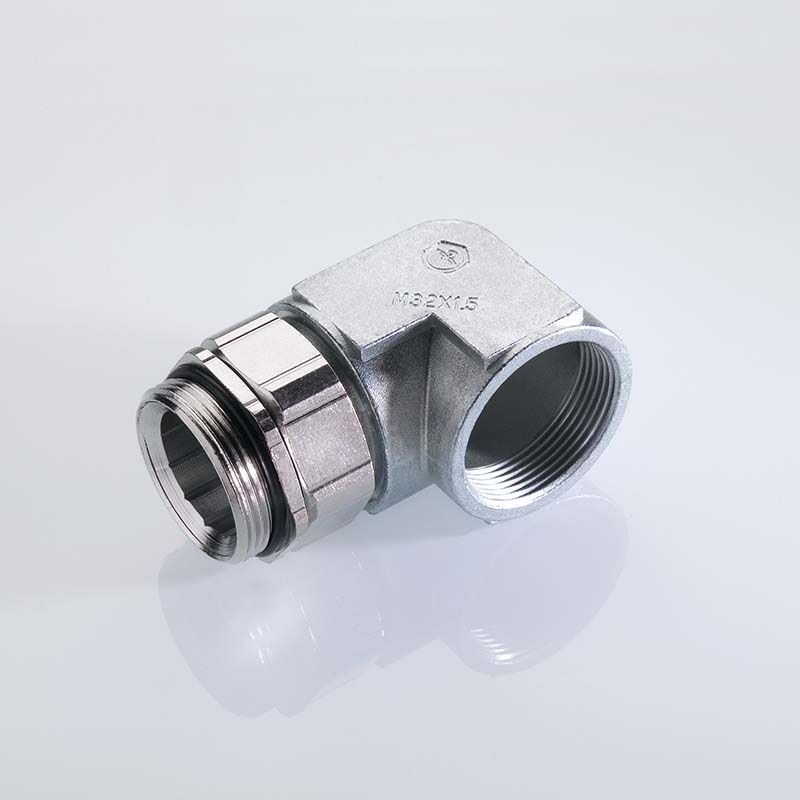

Winkel und Winkel mit Kupplung
Der Winkel verfügt über ein Gewinde zur Montage im Schaltschrank oder Gehäuse. Zur Kabeleinführung muss er mit einer separaten Kabelverschraubung kombiniert werden. Winkel-Modelle gibt es in der Ausführung mit und ohne Kupplung; sie werden ausschließlich als Zinkdruckguss-Variante gefertigt. Die Kupplung ermöglicht Ihnen eine einfache 360°-Winkel-ausrichtung für eine optimale Kabelführung.
Material Verschraubungskörper: Zinkdruckguss
Größe: M16 bis M32
Schutzklasse Winkel mit Kupplung: IP 68 bis 10 bar
Schutzklasse Winkel: IP 65. Bitte beachten Sie bei der Verwendung von Winkeln auch die Schutzklasse der jeweiligen einzusetzenden Kabelverschraubung.

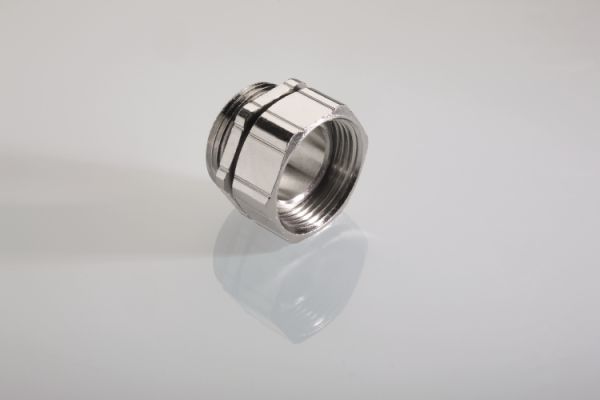

Kupplung
Die einzeln erhältliche Kupplung, die wir in Messing vernickelt anbieten, erleichtert Ihnen bei Winkelbauteilen die 360°-Winkelausrichtung in jeder Position.
Material: Messing vernickelt
Größe: M16 bis M32
Schutzklasse: IP 68 bis 10 bar

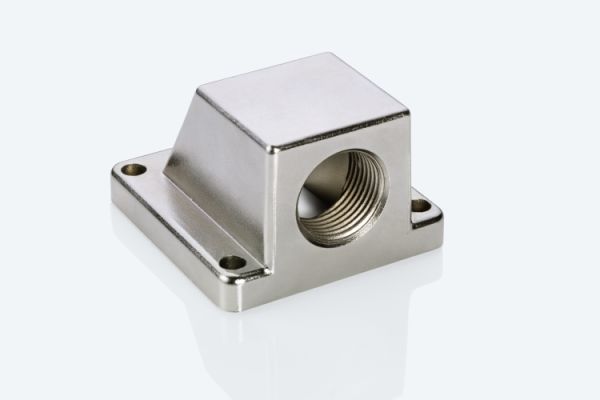

Flanschwinkel
Besitzt ein Gehäuse oder Schaltschrank keine Gewindebohrung für eine Kabelverschraubung, können Sie mit verschieden langen Flanschwinkeln trotzdem das Kabel im 90°-Winkel hineinführen. In diesem Fall wird die Kabelverschraubung zum Abdichten des eingeführten Kabels in das Ausgangsgewinde des Flansches eingeschraubt. Der Flanschwinkel wiederum wird mit Schrauben auf dem Gehäuse bzw. dem Schaltschrank befestigt, wobei ein integrierter O-Ring den Anschluss abdichtet. Der Flanschwinkel eignet sich auch für das Einführen großer Kabeldurchmesser.
Material: Zinkdruckguss und Polycarbonat
Größen: M16 bis M63 und Pg 9 bis Pg 48
Schutzarten: IP 68 bis 10 bar. Bitte beachten Sie bei der Verwendung von Flanschwinkeln auch die Schutzklasse der jeweiligen einzusetzenden Kabelverschraubung.
Einsatzbereiche und Aufgaben
Aufgrund ihrer besonderen Eigenschaften und Vorteile kommen PFLITSCH Winkelverschraubungen und Flanschwinkel in Branchen wie z. B. dem Elektromotorenbau, dem Anlagen-, Maschinen- und Apparatebau sowie in der Automation zur Anwendung. Für besonders hohe Anforderungen an die Hygiene bietet PFLITSCH als EHEDG-konforme Lösung den Hygienewinkel blueglobe CLEAN Plus aus Edelstahl.
FAQ
Eine Winkelkabelverschraubung ist eine spezifische Kabelverschraubung mit abgewinkeltem Verschraubungskörper, durch die ein Kabel in ein Gehäuse oder einen Schaltschrank geführt wird. Die Winkelkabelverschraubung wird dabei in einer entsprechenden Gewindebohrung montiert. Der Flanschwinkel ist demgegenüber ein Bauteil, das auf eine einfache Öffnung, die nicht als Gewindebohrung geeignet ist, geschraubt wird und mit einer passenden Kabelverschraubung zur Abdichtung des einzuführenden Kabels kombiniert werden muss. Bei beiden Bauteilen geht es darum, das Kabel im 90°Winkel heraus- und parallel zur Gehäusewand zu führen.
Bei einer Kabelverschraubung mit Biegeschutz geht es darum, den Bereich des gebogenen Kabels besonders vor mechanischen Belastungen zu schützen. Sie ist nicht dazu geeignet, Kabel in einem sehr engen 90° Winkel aus einem Gehäuse herauszuführen. Das ist nur mit einer Winkelkabelverschraubung oder einem Winkelflansch möglich.
Eine Winkelkabelverschraubung ohne Kupplung können Sie nur bei der Montage mittels Gegenmutter in einer bestimmten Richtung positionieren und dann festziehen. Mit einer Kupplung ist das wesentlich einfacher, da das Ausrichten auch nach dem Verschrauben möglich ist.
