PFLITSCH Kabelverschraubungen für den explosionsgefährdeten Bereich
Maximale Sicherheit in explosionsgefährdeten Atmosphären
Der Einsatz von Komponenten in explosionsgefährdeten Bereichen – z. B. in der Chemie-, Pharma- oder der Lebensmittelindustrie, der Landwirtschaft, der Holzverarbeitung sowie in der Metallindustrie – wird durch strenge Regeln bestimmt.
Mit dem umfangreichen Portfolio an Kabelverschraubungen für den Explosionsschutz von PFLITSCH sind Sie mit Sicherheit bestens gerüstet. Denn alle Ex-Kabelverschraubungen sind nach der aktuellen ATEX-Richtlinie zertifiziert. „ATEX“ ( ATmosphères EXplosibles) steht für die europäische Richtlinie 2014/34/EU, die das Inverkehrbringen explosionsgeschützter, elektrischer und nichtelektrischer Geräte, Komponenten und Schutzsysteme regelt.
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2024-08-28
15.1 MB
DE
Vorteile, die Ihnen maximale Sicherheit geben
Zuverlässiger, zertifizierter Schutz in explosionsgefährdeten Bereichen: G (Gas),
D (Dust = Staub)
Zündschutzarten: Ex e, Ex d und Ex t
Hohe Dichtigkeit mit den Schutzklassen IP 66, IP 68 bis 10 bar bzw. 15 bar
Überdurchschnittliche Zugentlastung
Kabelverschraubungen für den Ex-Bereich sind mit weiteren hochentwickelten Eigenschaften erhältlich
Zeit- und kostensparende Montage
Zündschutzarten
Die Zündschutzart ist ein wesentliches Kriterium für die Konstruktionsprinzipien von elektrischen Betriebsmitteln in explosionsgefährdeten Bereichen. Das Ziel ist, das Risiko des gleichzeitigen Vorhandenseins einer explosionsfähigen Atmosphäre und von Zündquellen zu minimieren.
PFLITSCH Ex-Kabelverschraubungen sind zugelassen für die Zündschutzart „e“ (erhöhte Sicherheit) zur Vermeidung von Funken und Temperaturen und für die Zündschutzart „d“ (druckfeste Kapselung), die die Übertragung einer Explosion nach außen verhindert. Die Staubzündschutzart „t“ (Schutz durch Gehäuse) wird erfüllt durch eine hohe Schutzart IP 6x nach EN 60529 und durch die Begrenzung der Oberflächentemperatur des Gehäuses auf einen Wert, bei dem eine Staubwolke oder abgelagerter Staub nicht gezündet oder zum Glimmen angeregt wird.
Ex-Zonen
Explosionsgefährdete Bereiche, in denen gefährliche Stoffe wie Stäube und Gase vorkommen, differenziert man nach der Häufigkeit des Vorkommens. Dazu teilt man sie in Ex-Zonen ein. PFLITSCH Ex-Lösungen erfüllen alle Anforderungen an den Einsatz in folgenden Ex-Zonen:
-
Zone 0 – ständiges, anhaltendes oder häufiges Vorkommen eines entzündlichen (Gas-/Nebel-/ Dampf-)Gemisches
-
Zone 1 – gelegentliches Vorkommen eines entzündlichen (Gas-/Nebel-/Dampf-)Gemisches
-
Zone 2 – seltenes Vorkommen eines entzündlichen (Gas-/Nebel-/Dampf-)Gemisches
-
Zone 20 – ständiges, anhaltendes oder häufiges Vorkommen eines entzündlichen (Staub-)Gemisches
-
Zone 21 – gelegentliches Vorkommen eines entzündlichen (Staub-)Gemisches
-
Zone 22 – seltenes Vorkommen eines entzündlichen (Staub-)Gemisches
Gerade bei einem höchst sensiblen Thema wie dem Explosionsschutz ist größte Vorsicht und Sorgfalt geboten. Daher empfehlen wir in jedem Fall eine Beratung durch einen Kundenbetreuer von PFLITSCH oder einen unserer Vertriebspartner. Diese können auch die Frage beantworten, welche ATEX-Zertifizierungen für die gewünschte Ex-Kabelverschraubung vorliegen. In Abhängigkeit von der Größe und dem Werkstoff ergeben sich hier Unterschiede, die bei Ihrer Projektplanung berücksichtigt werden müssen.

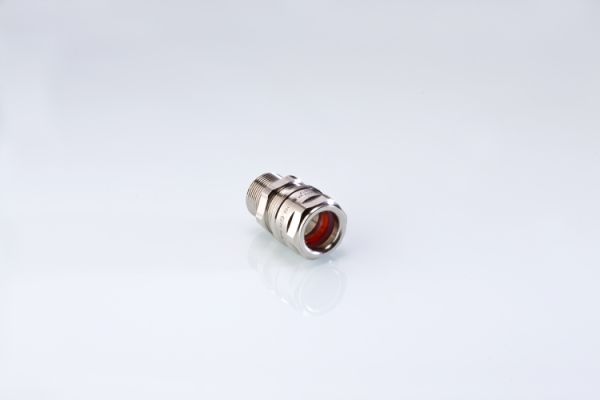

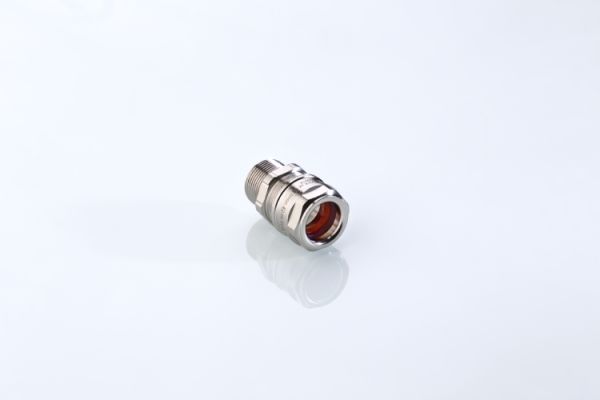

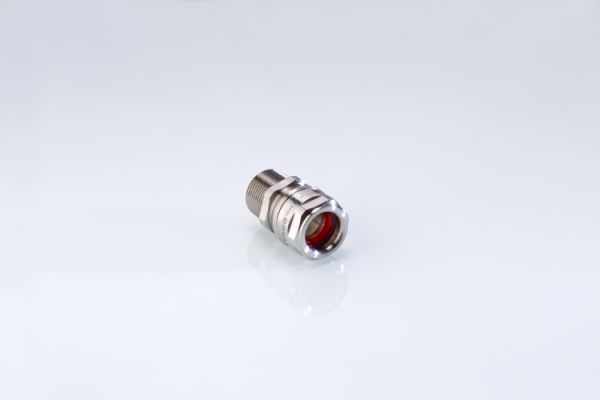

Unsere Ex-Lösungen
Für die verschiedenen Anforderungen, die Ex-Kabelverschraubungen in explosionsgefährdeten Umgebungen erfüllen müssen, haben wir drei Modellreihen im Programm. Während die Ex-Varianten der blueglobe und UNI Dicht Kabelverschraubungen jeweils Teil eines umfassenden Systems sind, die sich u.a. für die spezifischen Anwendungen des Explosionsschutzes individuell konfigurieren lassen, wurde das LevelEx-Sortiment ausschließlich für den Einsatz in explosionsgefährdeten Bereichen konstruiert.
blueglobe
Größen:
M10 bis M85, je nach Ausführung
Materialien:
Messing vernickelt, Edelstahl
Einsatztemperaturen:
–20 °C bis +60 °C,
Hochtemperatur-Variante mit Dichteinsatz Silikon: –55 °C bis
+160 °C
Gewinde:
metrisch
UNI Dicht
Größen:
M12 bis M80, je nach Ausführung;
Pg 9 bis Pg 48
Materialien:
Messing vernickelt, Edelstahl
Einsatztemperaturen:
Dichteinsatz TPE: –20 °C bis +60 °C,
Dichteinsatz Silikon: –55 °C bis
+160 °C
Gewinde:
metrisch, bestimmte Varianten auf Anfrage als Pg- und NPT-Gewinde

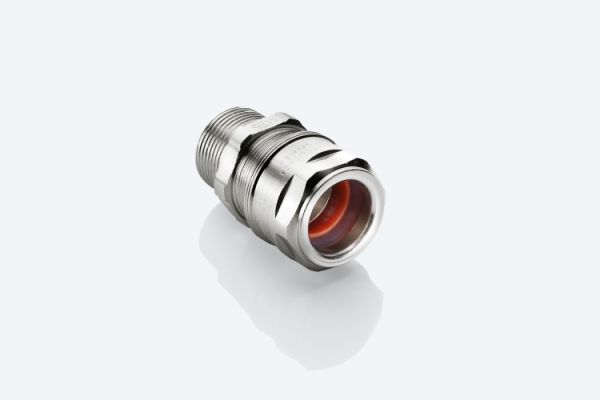

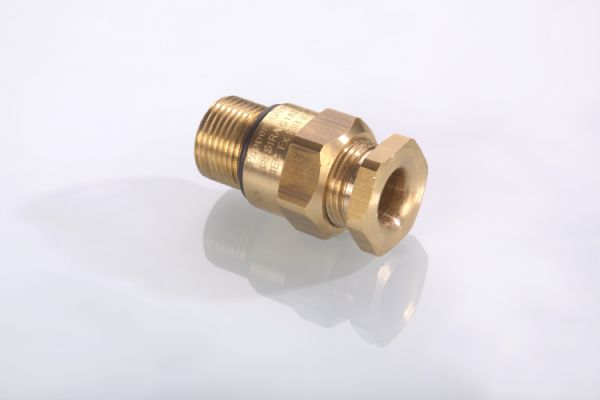

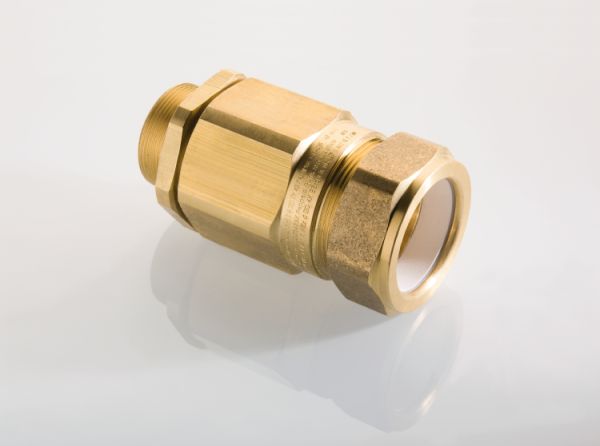

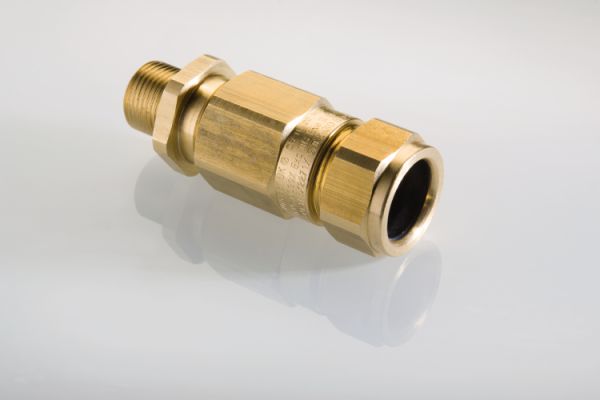

LevelEx
Größen:
M16 bis M75, metrisch,
NPT 3/8" bis NPT 2 1/2"
Materialien:
Messing vernickelt, Edelstahl
Einsatztemperaturen:
Dichteinsatz Silikon: –60 °C bis
+130 °C
Gewinde:
metrisch, NPT-Gewinde
LevelEx System
Produktportfolio Ex-Kabelverschraubungen
Zubehör und Werkzeug
Als Vollsortimenter wollen wir Ihnen nicht nur ein umfassendes Kabelverschraubungsprogramm zur Verfügung stellen. Um unser Leistungsangebot abzurunden, haben wir eine Palette an Ex-Zubehör, die von Ex-Erweiterungen, Ex-Reduktionen und Ex-Blindstopfen über EMV-Adapter bis zu Ex-Entlüftungsstutzen reicht.
Downloads
|
Poster Gefahrenkennzeichnung Ex
heute - 60: 2024-09-21
documentCreationDateTime: 2024-05-08 fileUploadDateTime: 2020-08-19 |
19.08.20 |
Kabelverschraubung |
464.6 KB | DE | Herunterladen | ||
|
Produktinformation LevelEx System
heute - 60: 2024-09-21
documentCreationDateTime: 2024-05-08 fileUploadDateTime: 2023-08-07 |
07.08.23 |
Kabelverschraubung |
3.2 MB | DE | Herunterladen | ||
|
Betriebsanleitung 1001X LevelEx
heute - 60: 2024-09-21
documentCreationDateTime: 2024-05-08 fileUploadDateTime: 2023-02-20 |
20.02.23 |
Kabelverschraubung |
2.0 MB | DE | Herunterladen | ||
|
Betriebsanleitung 1001X LevelEx AC
heute - 60: 2024-09-21
documentCreationDateTime: 2024-05-08 fileUploadDateTime: 2022-11-04 |
04.11.22 |
Kabelverschraubung |
1.0 MB | DE | Herunterladen |
FAQ
Bei explosionsgefährdeten Bereichen gibt es eine Fülle von Faktoren, wie z.B. die vorhandenen Gefahrenstoffe (Gas, Staub, Dämpfe) und die vorhandenen elektrischen Betriebsmittel, die das potenzielle Risiko für eine Explosion bestimmen. Dementsprechend muss die zum Einsatz kommende Kabelverschraubung exakt auf dies Anforderung ausgerichtet sein, will man das Risiko minimieren.
Auch in Produktionsumgebungen der Lebensmittel- und Pharmaindustrie können durch Mehl und Stäube explosionsgefährdende Atmosphären entstehen. Werden im Produktionsprozess Ex-Kabelverschraubungen eingesetzt werden, die unmittelbaren Kontakt zu Produkten haben, müssen diese auch hygienetauglich sein, damit jedes Risiko für eine Verunreinigung ausgeschlossen werden kann.
Die Zündschutzart beschreibt, welche Konstruktionsprinzipien eine elektrische Komponente haben muss, um in einer bestimmten explosionsgefährdeten Atmosphäre einen sicheren Betrieb zu gewährleisten bzw. eine Explosion zu vermeiden. PFLITSCH Ex-Kabelverschraubungen sind zugelassen für die Zündschutzart „e“ (erhöhte Sicherheit) zur Vermeidung von Funken und Temperaturen, für die Zündschutzart „d“ (druckfeste Kapselung), die die Übertragung einer Explosion nach außen verhindert und die Staubzündschutzart „Schutz durch Gehäuse tD“. Weitere Zündschutzarten sind z.B. Ölkapselung, Vergusskapselung und Überdruckkapselung.
