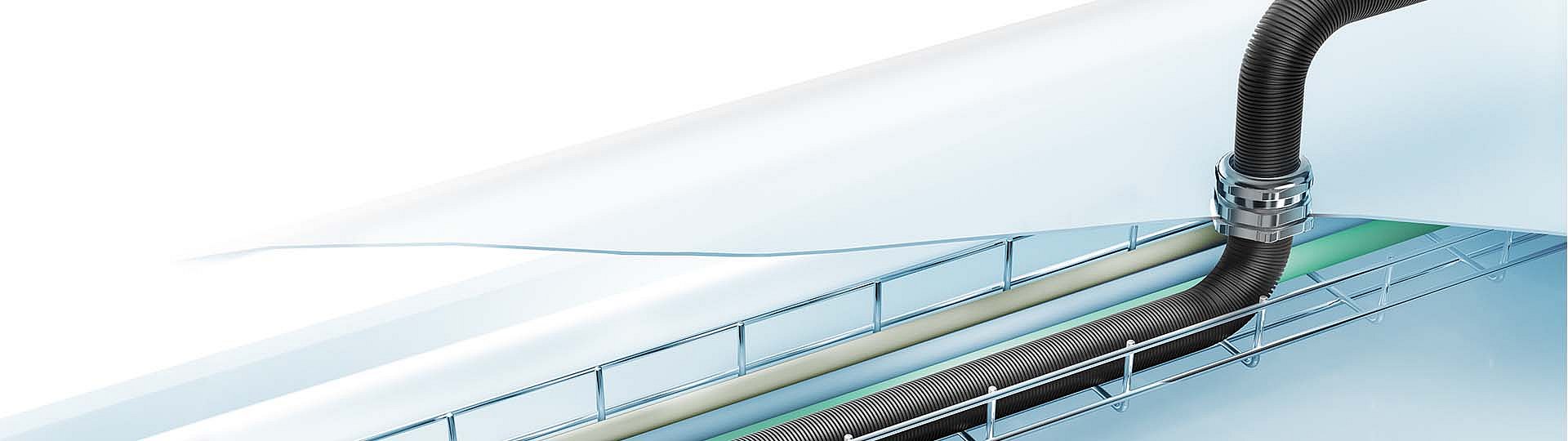

Die PFLITSCH Wellrohr-Durchführung
Kabelschutz, der durch Dach und Wand geht
Das Ein- und Weiterführen von kabelschützenden Wellrohren durch Dächer und Wände von Schienenfahrzeugen stellt besondere Anforderungen – nicht nur an den Brandschutz, sondern auch and die Dichtigkeit und die Montagesicherheit. Mit der neuen brandschutz-zertifizierten PFLITSCH Wellrohr-Durchführung haben Sie nun die Möglichkeit, auf einfache, sichere und dazu noch effiziente Weise Wellrohre durch Dach und Wände in Schienenfahrzeugen ein- und weiterzuführen.
documentCreationDateTime: 2024-05-08
fileUploadDateTime: 2022-12-12
1.0 MB
DE
Vorteile
Brandschutz-Konformität nach EN 45545-2, Gefährdungsstufe HL3, durch Dichteinsätze aus Brandschutz-Silikon
Vorkonfektionierte Wellrohre können trotz Überlänge montiert werden
Zuverlässige Dichtigkeit, da die Wellrohr-Dichteinsätze exakt dem Profil des Wellrohres angepasst sind
Kombinierbar mit weiteren UNI Dicht Komponenten z.B. für EMV-Schutz oder die Abdichtung mehrerer Kabel
Schutzart IP 68
flexible und modulare Lösung
einfache und sichere Montage
platzsparend und mit geringem Gewicht
Variabilität aus dem UNI Dicht Baukasten

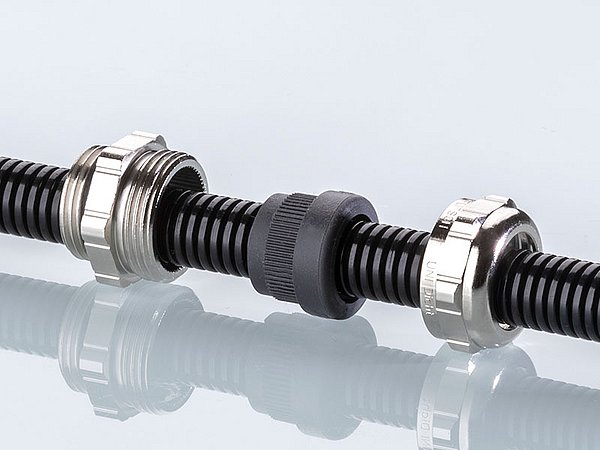

Die Wellrohr-Durchführung basiert auf dem UNI Dicht Baukasten und bietet eine ganze Reihe von einzigartigen Vorteilen: Wellrohre lassen sich mit der Wellrohr-Kabelverschraubung nicht nur einführen, sondern vollständig und ohne Unterbrechung durchführen, so dass ein lückenloser Kabelschutz besteht. Auch vorkonfektionierte Wellrohre können trotz Überlänge problemlos montiert werden. Die aus speziellem Brandschutz-Silikon bestehenden Wellrohr-Dichteinsätze entsprechen der Brandschutz-Norm 45545-2, Gefährdungsstufe HL3. Sie sind geschlitzt und exakt auf die Profile der durchzuführenden Wellrohre abgestimmt. Mittels „auf Block-Montage“ lassen sie sich einfach montieren und sorgen für eine hervorragende Dichtigkeit. Die flexible und modulare Lösung ist zudem platzsparend und ein ausgesprochenes Leichtgewicht, das darüber hinaus auch mit einem attraktives Kosten-Nutzen-Verhältnis überzeugt. Ein weiterer Pluspunkt: Sind weitergehende Anforderungen gefragt, wie z.B. eine sichere EMV-Abschirmung, ist dies durch die Kombination mit weiteren UNI Dicht Komponenten problemlos umsetzbar.
Technische Daten
- Material Messing vernickelt
- Schutzart IP68 bis 10 bar
- Einsatztemperatur: -55°C bis +180°C
- Größen: M20 bis M63
- für marktgängige Wellrohre mit feinem und grobem Profil in den Nennweiten 10 bis 48
Passende Wellrohre
Die PFLITSCH Wellrohr-Kabelverschraubung ist sowohl für PFLITSCH Wellrohre, als auch für gängige PMA Wellrohre ausgelegt. PFLITSCH Wellrohre zeichnen sich durch eine besonders hohe Trittfestigkeit, Witterungsbeständigkeit und Langzeitstabilität aus und gewährleisten einen zuverlässigen Schutz der Kabelinstallation. Sie haben sich nicht nur in der Bahntechnik, sondern auch im Maschinen- und Anlagenbau sowie in der Automation und Robotik mit ihren zum Teil extremen dynamischen Beanspruchungen bestens bewährt.
Unsere Wellrohre bekommen Sie serienmäßig in zwei Varianten und sechs Wellrohrgrößen. Weitere Größen erhalten Sie auf Anfrage.
Wellrohr leicht
Eigenschaften
Hohe Druck- und Trittfestigkeit
Hervorragende Witterungsbeständigkeit
Brancheneinsatz und Eigenschaften
Maschinenbau: ja
Robotik: nein
Elektro: ja
Bahn: ja
Automotiv: ja
Maritim: ja
Flexibilität: 1/6
Dauer-/Biegewechselfestigkeit: 1/6
Druck-/Trittfestigkeit: 5/6
Chem. Beständigkeit: 3/6
Witterungsbeständigkeit: 6/6
Wellrohr mittel
Eigenschaften
Überdurchschnittliche Druck- und Trittfestigkeit
Hervorragende Witterungsbeständigkeit
Brancheneinsatz und Eigenschaften
Maschinenbau: ja
Robotik: nein
Elektro: ja
Bahn: ja
Automotiv: ja
Maritim: ja
Flexibilität: 1/6
Dauer-/Biegewechselfestigkeit: 1/6
Druck-/Trittfestigkeit: 6/6
Chem. Beständigkeit: 3/6
Witterungsbeständigkeit: 6/6
